Cabina per il condizionamento dei filtri "ACTIVA CLIMATIC" originale AQUARIA

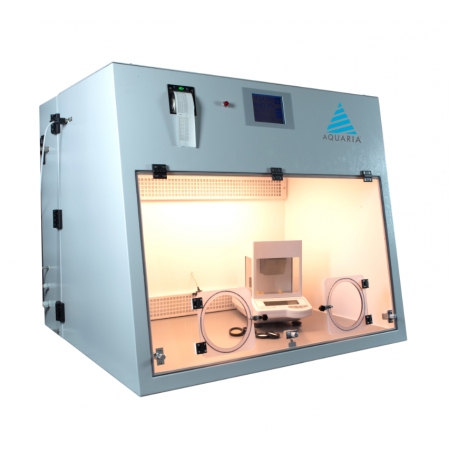

La cabina Activa Climatic è stata progettata in conformità alla norma EN 12341:2014 per consentire all’operatore di condizionare i filtri a 20 ± 1°C e da 45% a 50% UR, prima e dopo l’utilizzo.

La cabina è gestita da un pannello touchscreen ove è possibile impostare i parametri e leggere i dati relativi ai valori istantanei, media, minimo e massimo di Temperatura e Umidità Relativa.

Sul pannello frontale è presente una stampante per la registrazione dei dati (serial number della cabina – data – ora – UR – T): si possono registrare sino ad un massimo di 3000 punti che possono essere presi in un tempo che può variare con una cadenza da 1 minuto sino a 25 minuti (può essere scelto di effettuare una stampa in modo continuo o a richiesta).
Dal pannello è inoltre possibile accendere l’illuminazione interna e abilitare la trasmissione dei dati su una porta USB (questa può avvenire solo quando la stampa locale non è abilitata).

L’apertura frontale è costituita da un unico pannello in policarbonato con apertura a ribaltina, dotato di due oblò.

Le dimensioni interne della cabina sono tali da permettere l’alloggiamento permanente di una bilancia analitica e di un congruo numero di filtri.

Principio di funzionamento: Il sistema è controllato da un controllore PID che mantiene la temperatura e umidità nei parametri richiesti. L’acqua distillata per generare l’umidità è raccolta in una tanica che verrà posta sul lato del compressore che alimenta il circuito di raffreddamento standard.

Il compressore è una unità esterna (alloggiata a pavimento) e pertanto non determina vibrazioni nell’unità di pesatura.
La omogeneizzazione dell’aria è garantita da un sistema di ventole.

Campi di applicazione:

• Campionamenti di polveri PM10 – PM2.5 e inalabili

La cappa è stata progettata e realizzata in conformità alle seguenti disposizioni:

• Norma UNI EN 12341 (Maggio2014)
• Metodo UNICHIM n° 285 (ed. 2003)
• D.M. n° 60 del 2 Aprile 2002

CARATTERISTICHE PRINCIPALI

• Carpenteria in lamiera coibentata
• Pannello frontale in policarbonato con due oblò (Ø 150 mm)
• Illuminazione interna tramite plafoniera a LED
• Display: touchscreen
• Sensore Temperatura:
  • Risoluzione: 0.1 °C
  • Accuratezza: +/- 0.5°C (range 5-45°C) ; +/- 1.5 °C (range -40-5°C e 45-124°C)
• Sensore Umidità:
  • Risoluzione: 0.1%
  • Accuratezza: +/- 2% (range 10-90%); +/-3% (range 5-10% e  90-95%); +/-4% (range 0-5% e 95-100%)
• Stampante:  inclusa
• Uscita seriale USB: inclusa
• Alimentazione: a rete
• Dimensioni esterne:  1020 x 920 x 935 mm ( l x p x h)
• Dimensioni interne:
  - larghezza: 920 mm
  - profondità: 600 mm
  - altezza: 590 mm sul fronte e 500 mm sul fondo
• Dimensioni del compressore:
  - larghezza: 500 mm + 150 mm (per supporto tanica per acqua distillata)
  - profondità: 350 mm
  - altezza: 300 mm (escluso piedini regolabili)
• Peso della cabina: 70 Kg
• Limiti di installazione: la cabina deve essere alloggiata in un ambiente dove le condizioni microclimatiche siano comprese tra 18 – 26 °C e 40 – 65 %UR.
  Condizioni diverse potrebbero compromettere il buon funzionamento della cabina.
